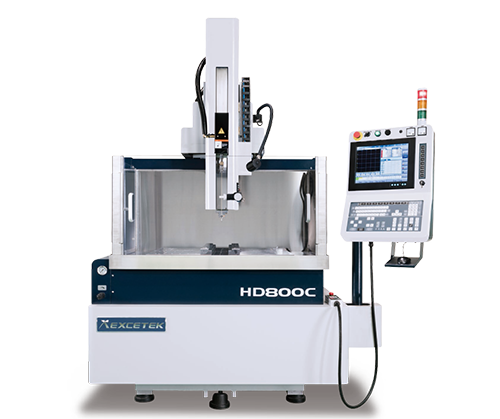

CNC 系列 HD800C




规格


HD800C

工作台尺寸（宽×深）

900x 600mm

XY轴行程

800×600mm


image-cHJvZHVjdF9zcGVj--spec152240090417061200.pngimage-cHJvZHVjdF9zcGVj--spec152240090116855000.png

Z轴行程

400mm


W轴行程

400mm


使用电极径

Ø 0.15 ~ Ø 3.0 mm


自动电极交换装置AEC (选配Option)

16pcs

电极最大长度

600mm


最大工件高度

550mm

最大工件重量　　　

1500kg


机台重量（机电水）

3200kg

输入电力

4.0KVA

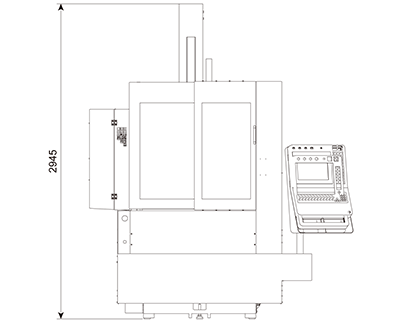

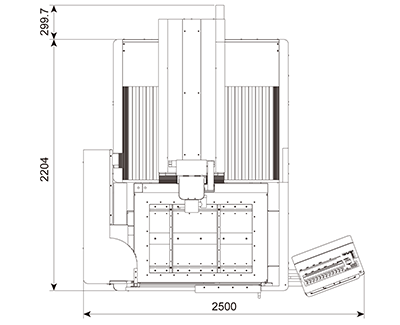

机台尺寸

2505×2500×3000mm





配件


标准配件选配
1µ三轴数字显示精密电极夹头 Ø 0.15 ~ Ø 3.0 mm AB轴过滤水箱
电极眼膜 Ø 1.0 mm x 1电极铜管 Ø 1.0 mm红铜 x 10支ATC换刀气动夹头
工作灯工具箱 x 1

过滤网 x 2

平行垫块 x 1


　
电动高压 80 kgs/cm2 泵浦 x 1

　

　

技术

发电机和CNC控制


控制器特点

Windows CE / PC 基底系统能控制加工路径并监 控关键功能，具备自动加工电极损耗与放电效率补 偿，并拥有多功能且人机互动性良好之操控介面。

操控介面能展示现阶段材料加工表现，包含碳化 钨、硬化钢、铜与石墨等导体。



机械结构


HD600C 可选配16 电极铜管自动交换系统。

HD600C 可利用直径0.15 到3mm 铜管加工，

工件厚度最高达400mm。

HD600C 搭载铜管扶持装置能稳定加工铜管

增值度。



高速细孔放电机HD600C 具备能围绕X, Y 和Z 轴

旋转轴加工功能，其轴向以CNC/AC 伺服马达控

制。


HD600C 搭载花岗岩工作檯能提供更高精度加

工基准面，并且随著温度变化尺寸偏差量减小。
